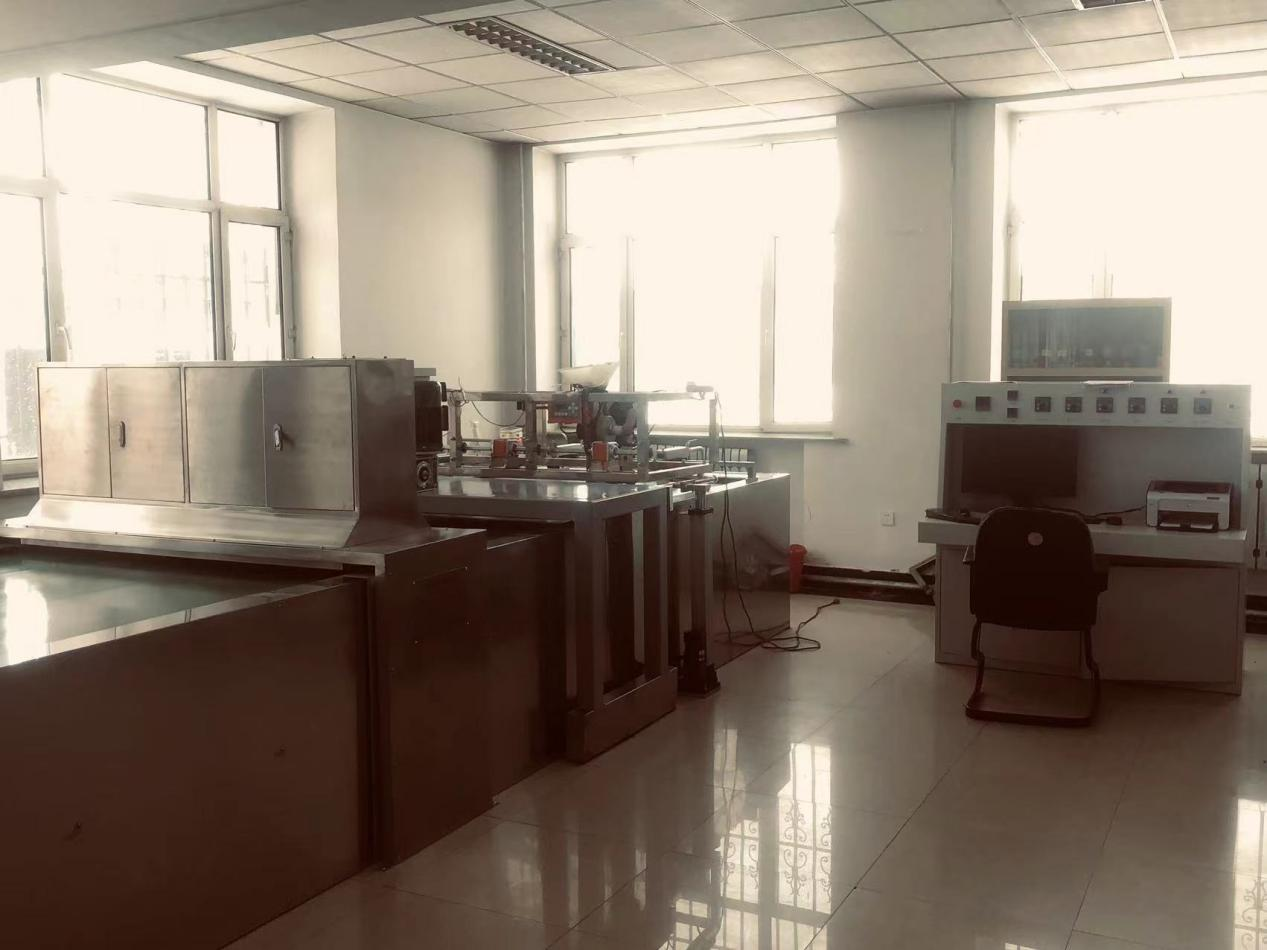

JPS-12計算機視覺排種器試驗臺

本試驗臺適用于各種機械式和氣力式以及電驅排種器的精播（GB/T 6973-2005 單粒(精密)播種機試驗方法》）、穴播及條播性能的試驗和檢定?？蓾M足大學、科研院所、農機鑒定單位及生產企業針對播種機和排種部件裝置的多種應用需求。試驗臺可無級控制傳統式機械排種器轉軸的工作速度、輸送帶的運行速度、吸種壓力。新增電驅排種器檢測單元，可為開發新型電驅排種器提供試驗數據，也可用于檢測成套電驅排種器單體各項性能參數（選配）。圖像采集處理系統可實時檢測出排種器所排種子的粒距、粒數，從而計算處理輸出試驗要求的合格指數、重播指數和漏播指數等排種性能指標，以及播種精度指標（平均值、標準差、變異系數），每路圖像采集裝置可以*多同時采集兩路排種器排種數據。

一、主要技術指標

（1） 試驗臺總長9m，輸送帶帶寬0.9m，高0.88m。（可選單行或三行或根據需要定制皮帶寬度）。

（2） 試驗臺外殼、攝像臺架裝置等全用不銹鋼制造，皮帶配防塵鋼化玻璃板。

（3） 輸送帶速度為1.5～16km/h；排種軸轉速為15～120r/min，兩種速度均無級可調。

（4） 排種器氣流工作壓力，負壓為-0.028～0MPa，正壓為0.0～0.035 MPa，兩種壓力均無級可調。正、負壓力均可分為多路氣路，通過計算機控制電磁閥門的開關選擇幾路導通。

（5） 排種器試驗架可方便安裝和調整各種排種器。采用絲桿電機調節排種架的高度，高度調節范圍為10～500mm（選配數顯高度）。排種器傾斜角度可調，范圍為0～15°（雙軸）。

（6） 采用雙滾筒輸送帶，黏種裝置采用噴油、涂油、刮油、濾油結構設計。

（7） 采用傳感器融合、可編程控制、油溫自適應(保證*佳粘種效果)技術，實現現場過程測控自動化。

（8） 圖像采集幅寬在200mm,圖象采集頻率30～60幀／秒，新升級廣角工業高速攝像頭，可實現單攝像頭雙路排種器檢測。

（9） 攝像照明采用直流電LED光源技術，圖像穩定無閃爍。

（10） 實現播種性能實時檢測。對于條播排種器，提供排量穩定性（能實現排種量的稱重測量）和變異系數等檢測指標；對于穴播排種器，提供穴距、穴粒數，實際穴距分布值，判定穴距合格率、穴粒數合格率等指標；對于精密排種器，提供**的種子粒距（粒距測量平均誤差≤±2mm）、合格指數、重播指數、漏播指數和變異系數等檢測指標。并輸出國家標準要求的試驗數據和圖表，可存儲原始播種錄像，便于反復觀察分析。

（11） 條、穴播排種器排種量的測量采用應變片式稱重傳感器測量，誤差范圍±1g。

（12） 排種性能各項指標檢測精度達到99%以上。

（13） 電驅排種器測量裝置（選配）。用于開發目的的試驗裝置可檢測排種器扭矩、轉速、軟件分析播種效果；也可對成套電驅單體進行播種性能檢測。提供配套電源，反饋傳送帶速度，軟件實現模擬排種器變速作業過程。

（14） 排種架震動裝置（選配）

備注：選配部分需提前協商所需部件的各項規格參數。
