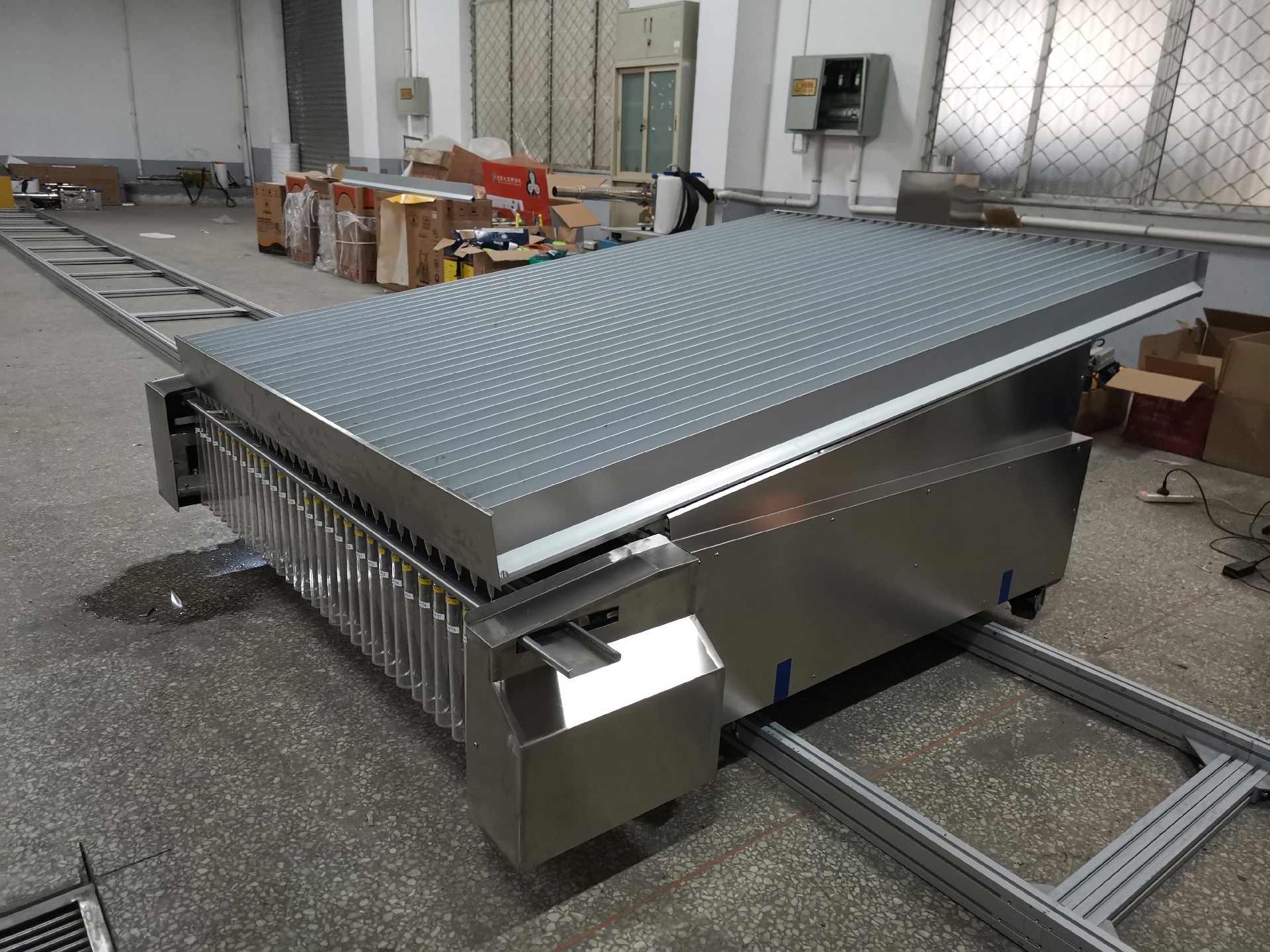

移動式噴霧均勻性試驗臺YWC-150
一、簡介
根據《噴霧機噴頭試驗方法（GB/T 20183.1-2006）》，移動式噴霧均勻性試驗臺可以全自動測量噴桿式噴霧機的任一段噴桿下的霧滴分布均勻性。此霧滴分布情況可以反映噴霧機的噴灑質量和霧滴分布情況。測量精度高，實驗員在平板電腦上可無線獨立操作。試驗臺在大型噴霧機的噴桿下自動工作直到完成整個噴桿的測量工作
移動式噴霧均勻性試驗臺主要包括集霧槽接液平臺、接液量筒、接液架及翻轉機構、集液量自動測量系統、沿噴桿行走機構、30米軌道、平板電腦及數據處理系統等。
試驗方法
將移動式噴霧均勻性試驗臺安裝在水平固定軌道上，噴霧機的噴頭高度距離接液平臺500mm。噴霧機穩定噴霧時試驗開始。試驗臺自動行走到**個噴桿下開始接液，60s后**段行程（0-1500mm）接液完成，測量系統自動測量噴霧量并存儲數據，之后傾倒殘液；試驗臺行走1500mm后停止，開始第二段行程（1500 mm-3000 mm）的接液、測量和傾倒過程；如此循環試驗直到完成整個噴桿的測量。每一段存儲的數據實時無線上傳到數據處理系統，自動擬合計算整個噴桿噴霧均勻性曲線和變異系數，評估噴霧機的噴灑質量和霧滴分布情況。
二、技術參數
類別 | 參數 |
接液平臺尺寸（長×寬×高） | 2200×1500×930 mm |
軌道寬 | 800 mm |
軌道總長 | 30 m（共10節拼裝） |
液體體積測量精度 | ±2 ml |
集霧槽間距 | 50±0.5mm |
鋰電池容量 | 48V 120 Ah |
三、主要配置
序號 | 貨物名稱 | 規格型號 | 單位 | 數量 | 備注 |
1 | 主體不銹鋼框架 | 自制 | 套 | 1 |
|
2 | 集霧槽系統 | 自制 | 根 | 31 |
|
3 | 擋水板機構 | 自制 | 套 | 1 |
|
4 | 擋水板移動滑臺 | 自制 | 套 | 2 |
|
5 | 玻璃試管 | 自制 | 支 | 30 |
|
6 | 稱重傳感器 | 量程：3KG **度：0.03% | 套 | 30 |
|
7 | 試管翻轉機構 | 自制 | 套 | 1 |
|
8 | 主動軸機構 | 自制 | 套 | 1 |
|
9 | 從動軸機構 | 自制 | 個 | 1 |
|
10 | 減速伺服電機 | 0.75KW | 套 | 1 |
|
11 | 鋁型材軌道 | 自制 | 套 | 30米 |
|
12 | 萬向腳輪 |
| 套 | 4 |
|
13 | 行車定位系統 | 自制 | 套 | 1 |
|
14 | 蓄電池 | 48v40AH | 套 | 1 |
|
15 | 控制柜 | 自制 | 套 | 1 |
|
16 | 無線控制系統 | 自制 | 套 | 1 |
|
17 | 平板電腦 |
| 臺 | 1 |
|
18 | CAN總線數據采集節點 | 自制 | 套 | 120 |
|
19 | 線纜 |
|
|
|
|
