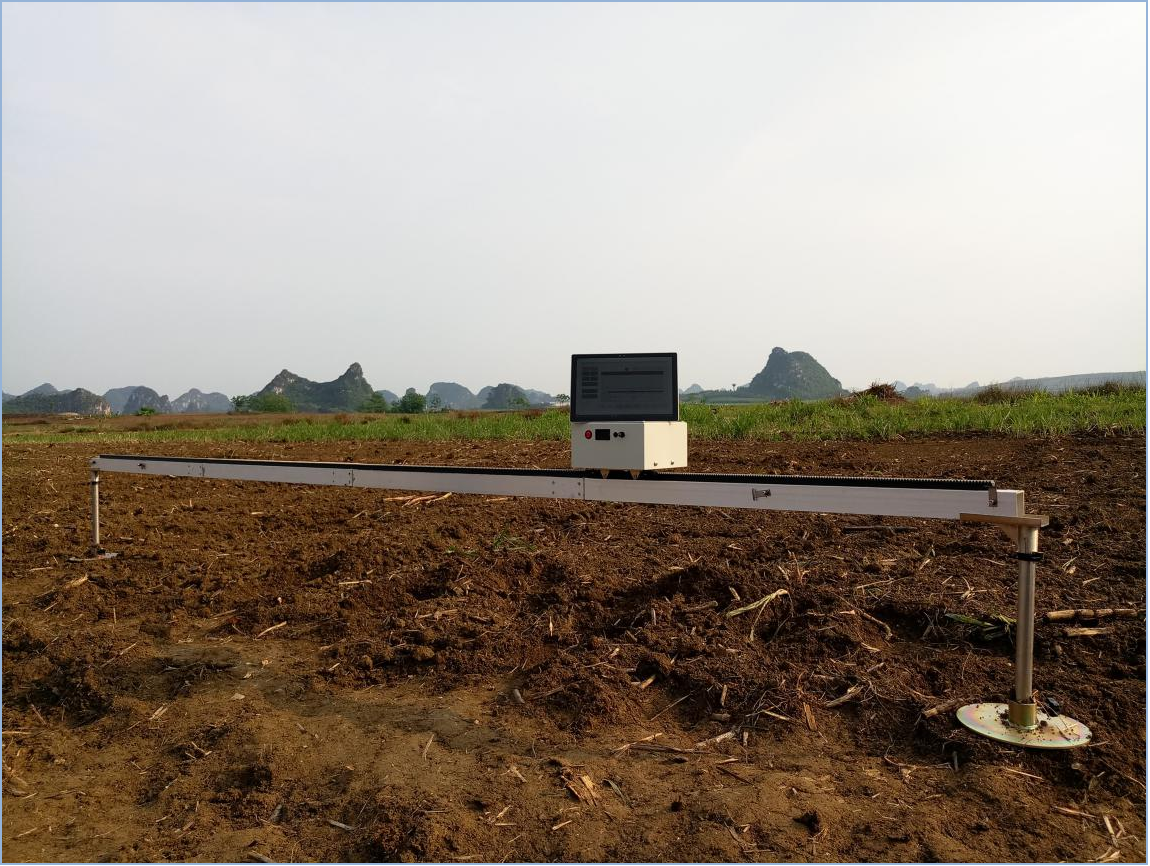

JPC-2深松耕層斷面激光測繪儀

一、概述

深松耕層斷面激光測繪儀基于ARM嵌入式主板，結合激光測距傳感器和步進電機，實現了DG/T 026-2012《深松機》（以下簡稱標準）標準中“土壤膨松度與土壤擾動系數”等作業性能指標的快速檢測。

中的地表平整度測量和計算。

n 1、能連續自動按設定步長（10mm-100mm）測量探頭到地表面的垂直距離并記錄、儲存、打印。

n 2、能完成DG/T 026-2012《深松機》中規定的土壤膨松度、土壤擾動系數的測量和計算。

n 3、能完成GB/T 5668-2008《旋耕機》中的地表平整度測量和計算。

n 4、可作地表曲線圖并能打印

n 5、配有水平指示裝置。

n 6、多段拼接式鋁型材軌道，配備尼龍齒輪齒條，拼接處平滑，運行平穩，定位**。

n 7、有效行程內采用連續測量模式，中間不停頓，檢測速度快。

n 8、激光測距傳感器采樣頻率：1000HZ

n 9、電機驅動支持*大25600步/轉細分模式。

n 10、儀器主機無線纜設計，采用WIFI無線收發方式，安裝使用方便。

n 11、可快速拆卸，攜帶方便。

二、主要技術指標

三、儀器配置

l 上位機（便攜式計算機）                           1臺

l 儀器主機（集成步進電機、激光測距傳感器）         1臺

l 充電器                                           1個

l 行走軌道                                         4根

l 固定鐵釬                                         6根

l 水平尺                                           1根
