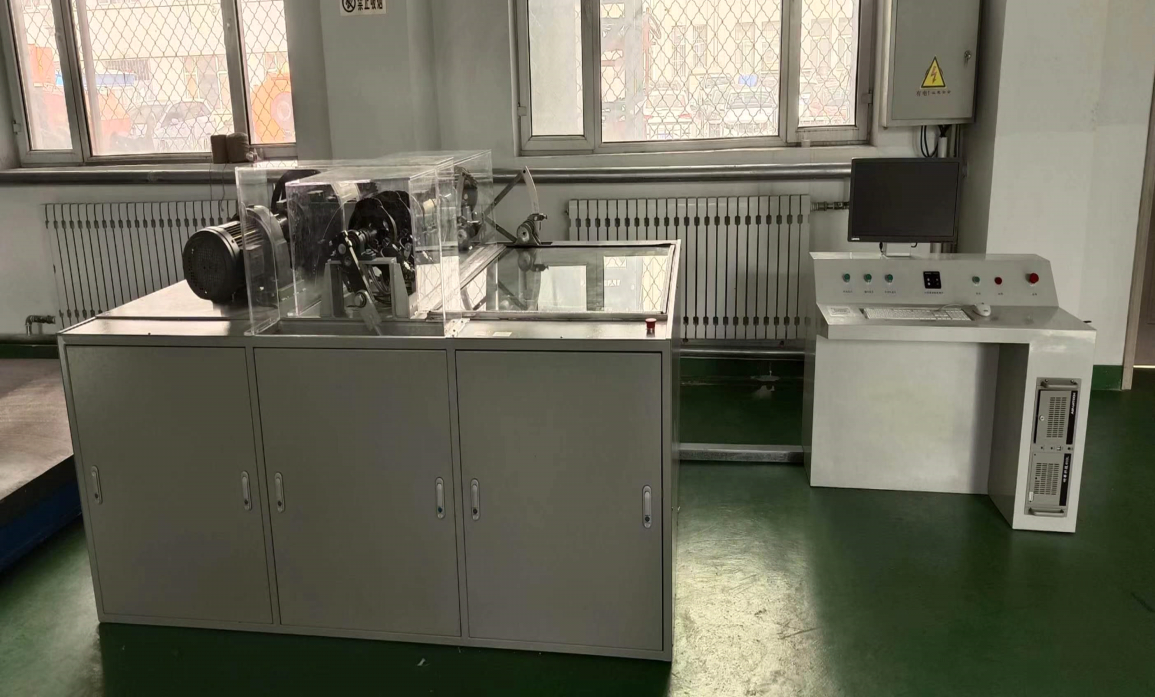

打結器試驗臺 DJQ-5

打結器試驗臺DJQ-5能完成打結器的主要綜合試驗，在滿足功能齊全、手段完善、測試**、自動化程度高的基礎上，力求結構精巧、簡單，達到經濟實用。為便于維護，采用模塊化設計，可通過相應功能模塊的靈活選用、組合，來滿足打結器生產檢測的需求。本試驗臺基于傳感器耦合、計算機綜合控制、高速攝像分析等技術，研發的智能化方草捆壓縮機打結器試驗臺，實現打結器工況模擬、動作觀察和時序分析，獲取打結器受力、打結器初級、次級捆繩工作拉力等參數及成結（捆）率、平均首次故障前工作時間、平均故障間隔時間等性能指標數據并可生成相關的數據報表，以便于進行數據分析。

一、技術參數

     打結器試驗臺主要構成有：驅動減速電機、傳動鏈輪、打結機構總成、扭矩儀及聯軸器、模擬壓縮物機構、縱向步進電機、縱向滾珠傳動絲桿、縱向滑道、橫向步進電機、橫向滾珠傳動絲桿、橫向滑道、空氣壓縮機、拉壓傳感器、測速編碼器等。電器控制主要以可編程序控制器（PLC）為核心，對執行機構實行控制，并配有上位機軟件可以設置打結速度，復位速度，打結后等待時間，吹繩后等待時間等參數以及打結器掛繩盤相關設定，還可以通過上位機軟件對打結器性能進行測試并可以實時顯示檢測到的打結器受力數據并將采集的數據生成報表便于數據分析。

詳細參數:

二、工作原理：

1、采用變頻電機作為動力，通過變頻器調節變頻電機轉速，調節打結時間快慢。通過步進電機驅動打結器離合器齒條控制起始時間，通過扭矩傳感器、編碼器測量打結器主軸轉速及允許極限轉速、扭矩.

2、采用模擬壓縮物，在機臺上縱向模擬草捆拉繩前進，達到模擬草捆要求后打結器打結，打結后模擬壓縮物橫向向左移動，同時脫繩構動作脫繩，然后再縱向向后移動，*后橫向右移，進行下一次模擬打結準備。打結器試驗臺模擬壓縮物打結機構形成無限循環的矩形軌跡，形成拉繩-打結-脫繩的往復循環，便于連續打結。

3、模擬壓縮物可以一次拉繩到位實現快速打結，也可以模擬活塞推草多次進給拉繩到位，完成打結。

4、采用高速攝影分析打結器工作時序（選配）。

5、每分鐘模擬打結5次，一次實驗測量兩個打結器。

6、通過工控計算機和采集卡對傳感器數據實時采集、存儲、分析、打印。

三、配置清單：

1、打結器試驗臺一臺

2、電控柜一個

3、電腦一臺

4、打印機一臺

5、高清攝像機（選配）
